  • Rogers RO4003C 세라믹 + hydrocarbon PCB
    Rogers RO4003C 세라믹 + hydrocarbon PCB

    자재 : RO4003C Ceramic + hydrocarbon PCB

    D K:3.38

    레이어:2L

    Dielectrics 두께 :0.813mm(32mil)

    Finished 두께 :0.9mm

    Material 동박 두께 :½(17μm)

    Finished 동박 두께 :1OZ(35μm)

    표면처리 :OSP

    컬러:Green/White

    최소 Trace / Space:6mil/6mil

    특성: Rogers PCB,high frequency PCB

    Product details Technical specification

    로저스에서 생산되는 Ro4350b 와 ro4003c는 매우 성숙한 제품으로 유전의 상수에는 변화가 없다. 제조 공정 수치는 각각 3.48 ± 0.05 와 3.38 ± 0.05 이 고디자인 수치는 각각 3.66 과 3.55 이다. 유전의 상수의 특성은 주파수따라 변화하기때문에 실제 응용 주파수 에 따라 디자인하고 시뮬레이션 할 필요가있다.

    5G PCB


    현재 etc는 우리 나라에서 대대적으로 실시하고 있다.  Etc는 RSU 길가 장치와 OBU 차량 적재 장치를 포함한다.RSU 는 일반적으로 고속도로 요금소 부근에 설치되는데 그 주요 기능은 OBU 설비를 위치 추적하고 검사하는것이다.

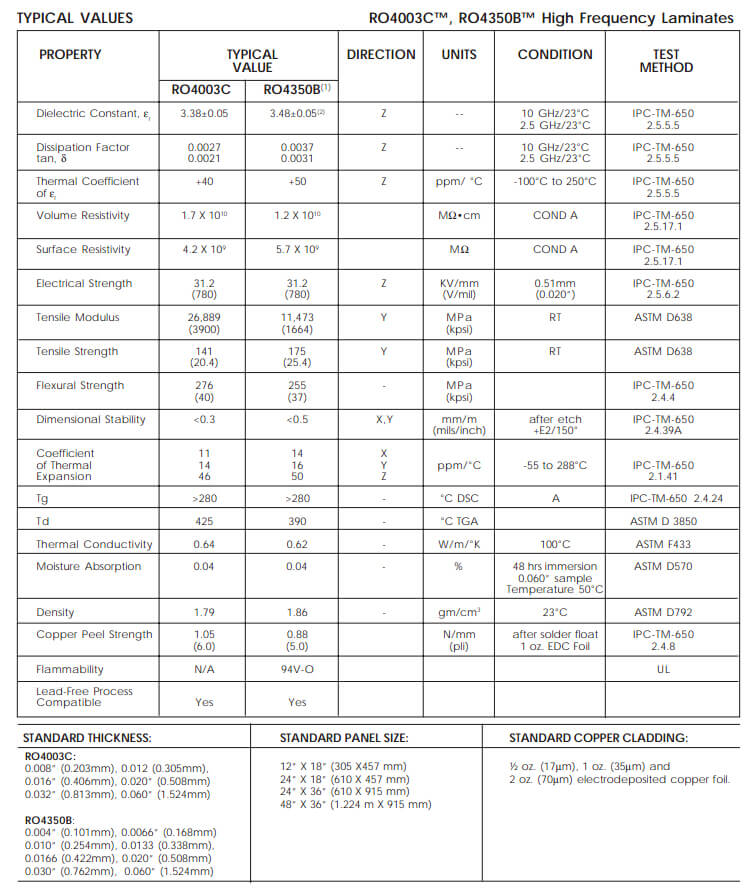

    RSU가 OBU 에대한 포지셔닝 정도를 높이기위해 차세대 RSU 는 상호 제어 레이더 포지셔닝 기술 을 사용한다.RSU 무선 주파 수송 수신 부분은 서로 제어하는 안테나 디자인을 사용하여 PCB 재료의 손실 요인, 유전의 상수 와 두께의 일치성에 대한 요구가 비교적 높다.로저스는 세계에서 앞장서는 고주파 회로 재료 공급업체로 RSU 유닛이 서로 제어하는 안테나 디자인에 두 가지 높은 가격 과 고성능의 PCB 재료 솔루션을 제공했다. 그 중에서 성비가 높은 PCB 층 압축 판은 RO4350B 로 유리천으로 강화된 탄화수소 수지 / 세라믹 충진 재 체 계 를 사용하여 전기적 성능이 PTFE 재료에 가깝고 가공성능은 FR - 4 재료 와 비슷하다. 저 손실 PCB 층 압축 판은 RO4003C이고 편직 유리천으로 강화된 탄화수소 수지 / 세라믹 충진 재 시스템도 사용하지만 재료가 브롬화되지않아 UL 94V - 0 인증 을 통과 하지못했으며 다음은 두 가지 재료의 전기성능 파라미터 이다.


    RO4350B 와 RO4003C층 판 의 전기 적 매개 변수를보면 RO4003C는 손실 인자 와 유전의 상수 온도 계수에있어 RO4350B보다 좋지만 UL 인증이없기때문에 손실 요구가 높은 RSU 안테나 디자인에 사용할수있다.RO4350B의 성능이 상대적으로 균형이 잡혀 일반적인 RSU 제어진 안테나 디자인에 적용 된다.


    다시 말하자면 로저스 회사가 생산 한 RO4350B 와 RO4003C층 압축판은 손실이 낮고 유전의 상수 안정성이 높으며 일괄 일치성 제어가 엄격하다는 장점을가지고 RSU 단원의 서로 다른 응용 안테나 디자인 요구를 만족시킬수있다.
