  • RO4350B Radio 고주파 PCB(RFPCB)
    RO4350B Radio 고주파 PCB(RFPCB)

    모델:Rogers RO4350B Radio Frequency PCB

    D K:3.48+/-0.05

    레이어:4Layers

    Dielectrics 두께 :0.254mm(20mil)

    완성 두께 :0.8mm

    동박 두께 :½(17μm)

    완성동박 두께 :1OZ(35μm)

    표면처리:Immersion Gold

    사용범위 :Instrument PCB, Radio Frequency PCB ,Radar Gauges PCB

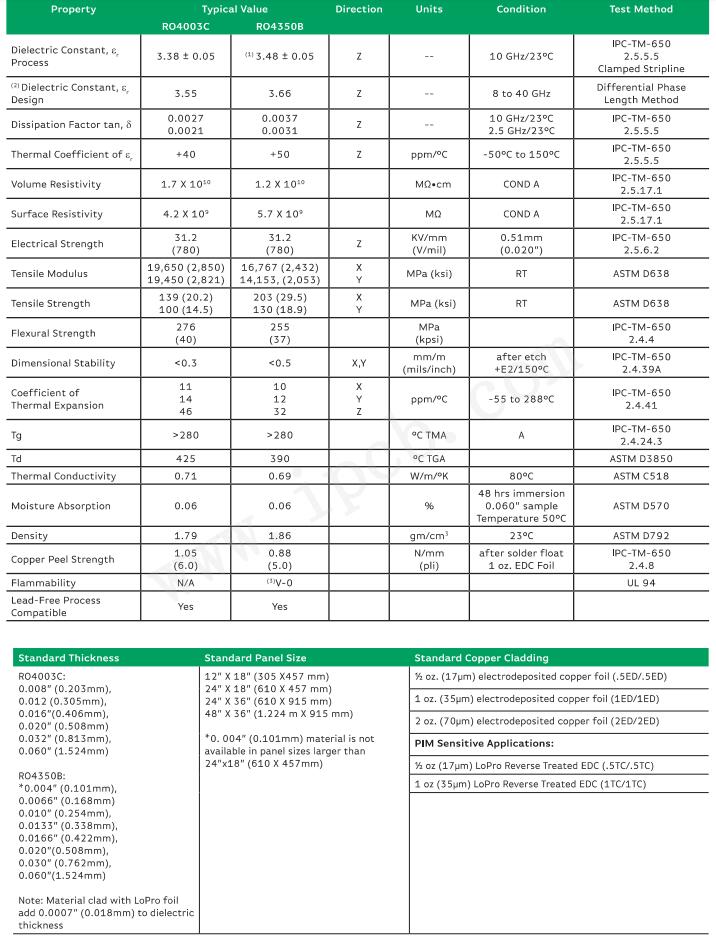

    RO4350B Data-Sheet

    Product details Technical specification

    4350B 는 가장 유행 하 는 무선 주파수 PCB 재료이다. 4350B 는 탄화수소 / 세라믹 층 압축판으로 유전의 상수가 3.48 이다.그것은 상업 설비 제조업체들이 인쇄회로기판에 대한 요구를 만족시킨다.

    Ro4350B는 특허를 획득한 탄화수소 수지 시스템 / 세라믹 충진재로 유리천으로 짜여져있다.전기 성능 은 PTFE / 유리포 짜임 소재 와 매우 가깝고 가공성은 에폭시 수지 / 유리포 소재 와 비슷하다.

    Ro4350b는 표준적인 에폭시 수지 / 유리천 가공 기술을 사용할수있음며 엄격한 통제의 유전의 상수 와 손실을 제공할수있으며 가격은 전통적인 마이크로파 재료의 일부분에 불과하다.PTFE기 마이크로파 재료 와 같은 특수 한 통공 예처리나 조작 프로그램이 필요 하지않습니다.


    그것은 다음 과 같은 장점이 있다.

    1저주파 손실

    2낮은 유전의 상수가 온도에 따라 파동한다.

    3.저 z 축 열팽창 계수

    4저판의 팽창 계수

    5저 유전의 상수 공차

    6주파수 별 안정 전기 특성


    7FR4는 대량 생산 과 다층 혼합이 용이하고 성비가 높다.


    전형적인 응용

    Cellular 기지 국 안테나 와 출력 증폭기, 마이크로파 포인트 대 포인트연결 (P2P), 자동차 레이더 와 센서, 무선 주파수 인식 (RFID) 라벨, 실시간 위성에 사용되는 LNB

    ro4350b에 대한 더 많은 기술 정보, 방문하십시오:Rogers RO4350B Technical Specifications

    4000.jpg Rogers RO4350B Technical Specifications

     RO4350B Technical Specifications


    회사 소개


    아이피시비 회사 (ipcb.com) 는 중국 에서 무선 주파수 PCB 제조 에 종사 한 지 17 년이넘었 다. 우리는 적합 한 무선 주파수 재료 가 회로 기 판 의 성능 에 얼마나 큰 영향 을 미 치 는 지 알 고 있다. 무선 주파수 마이크로파 에너지 급, 작업 주파수, 작업 온도 범위, 전류 와 전압 등 매개 변수는 적합 한 고주파 PCB 제조 재료를 선택할때 매우 중요하다. 이러한 무선 주파수 PCB 재 료 를 잘 아 는 것 은 우리 의 업무 중의 하나 이 므 로 아래 의 재료 목록 을 참고하기바랍니다.우리는 빠른 납품 을 확보하기 위해 충분한 재고품 을 가지 고 있다.


    무선 주파수 / 마이크로파 PCB 재료:

    RO4350B / RO 3003 / RO 4003 / RO 3006 / RT / Duroid 5880 / RT 5870 등.

    Arlon / Isola / Taconic / PTFE F4BM / 테플론 소재 도 잊어서는 안 된다.


    혼합 PCB 재료 (혼합 유전체 / 층 프레스)

    RO4350B + FR4 / RO4350B + IT 180 / RO4003C + FR4 / RO3010 + FR4 / RO3003 + FR4 / RO3010 + FR4 등.


    무선 주파수 (RF) 마이크로파 PCB 응용

    무선 주파수 마이크로파 PCB (인쇄 회로 기 판) 는 소비 전자 / 군사 / 우주 / 고성능 / 의료 / 자동차 / 공업 등 분야 에 광범 위 하 게 응용 된다.

    표면 처리: OSP / ENIG / HASL LF / Plated gold / flash gold / Immersion Tin / Immersion silver / Electrolytic gold

    용량: Golden finger / Heavy copper / Blind buried via / impendance control / filled with resion / carbon ink / backdrill / countersink / depth drilling / half plated hole / pressfit hole / peelable blue    mask / peelable solderstop / thick copper / oversize

    재료: RO4350B / RO 3003 / RO 4003 / RO 3006 / RT / Duroid 5880 / RT 5870 과 Arlon / Isola / taconic / PTFE F4BM / teflon 소재 등.

    도면: 2L 4L 6L 8L 10L 12L 16L 18L 20L 22L 24L 26L 28L 30L

    유전의 상수 (DK): 2.20 / 2.55 / 3.00 / 3.38 / 3.48 / 3.50 / 3.6 / 6.15 / 10.2

    응용: 소비 전자 / 공간 / 안테나 와 통신 시스템 / 고성능 / 의료 / 자동차 / 공업 / 휴대용 설비 벌집 / 와이파이 안테나 / 원 격 통신 과 정보 오락 / 와 이 파이 / 계산 / 레이더 / 출력 증폭기
