HDI PCB 보드

HDI PCB 보드 - 드론 안테나

HDI PCB 보드

HDI PCB 보드 - 드론 안테나

  • 드론 안테나
    드론 안테나

    모델: 드론 안테나

    레이어 수: 8 - 12 레이어

    완성품 두께: 1.2 - 2.0mm

    구리 박판 두께: 1 - 2OZ

    색상: 푸른색/흰색/빨간색

    표면 처리: ENIG/OSP/HASL

    적용 분야: 응급 통신, 군사 정찰 및 재해 구조, 전력 점검

    제품 설명 기술 사양

    드론 안테나는 여러 전자 부품과 전선으로 구성된 회로판으로, 드론 내 다양한 전자 부품을 연결하고 제어하는 역할을 합니다. 드론 안테나의 설계 및 제조 시 경량화, 고강도, 저전력 소비 등 드론의 특수한 요구 사항을 고려해야 합니다.


    드론 안테나의 세 가지 핵심 유형 및 기능

    1. 비행 제어 보드(Flight Controller)

    - 기능: 드론의 두뇌 역할을 하며, 자이로스코프, 가속도계 등 센서(예: MPU6050)를 통해 실시간으로 비행 자세를 계산하고 제어 신호를 출력합니다. 예를 들어, 오픈소스 비행 제어기 Pixhawk 4는 최대 16개의 PWM 채널을 지원하며 다양한 비행 모드(고도 유지, GPS 항법 등)와 호환됩니다.


    - 기술 사양: 주류 비행제어 칩인 STM32F7 시리즈는 클럭 속도 216MHz, 처리 지연<2ms를 달성합니다.


    - 확장 적용: 일부 고급 비행제어기는 AI 칩(예: NVIDIA Jetson Nano)을 통합하여 자율 장애물 회피를 지원합니다.


    2. 전자 속도 조절기(ESC)

    - 기능: 비행제어기 명령을 모터 회전 속도로 변환하며, 일반적으로 PWM 신호로 제어합니다. 예를 들어 BLHeli_32 ESC는 48kHz 재생률을 지원하여 기존 ESC 대비 응답 속도가 30% 빠릅니다.


    - 핵심 지표: 전류 처리 능력(예: 30A/50A), 입력 전압(2-6S 리튬 배터리)으로 드론 동력 출력 효율에 직접적인 영향을 미칩니다.


    3. 영상/데이터 전송 모듈 (Video/Data Transmission)

    - 기능: 영상 전송 모듈(예: DJI O3 Air)은 720p/1080p 실시간 전송을 구현하며 지연 시간이 28ms까지 낮습니다; 데이터 전송 모듈(예: SiK Radio)은 10km 원거리 통신을 지원합니다.


    드론 안테나는 다양한 분야에서 광범위하게 활용됩니다. 첫째, 군사 분야는 드론 안테나의 주요 적용 사례 중 하나로 군사 정찰, 표적 추적, 타격 등의 임무에 사용됩니다. 둘째, 민간 분야에서는 항공 촬영, 물류 배송, 환경 모니터링 등에 활용됩니다. 또한 연구 기관과 교육 기관에서도 실험 및 교육 목적으로 드론 안테나를 사용합니다.


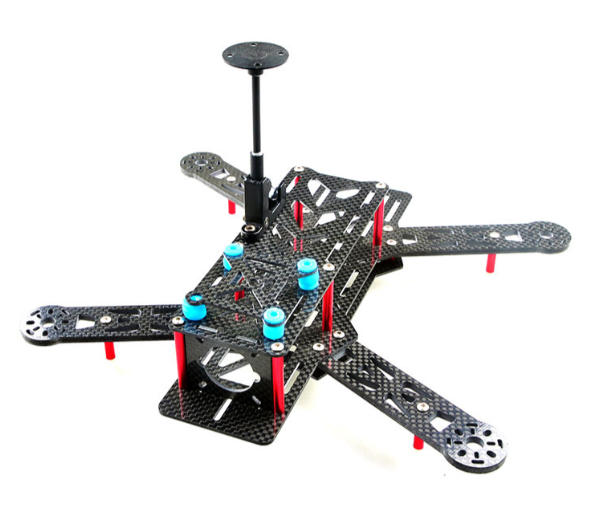

    드론 안테나


    드론 안테나 제작의 구체적 요구사항

    부품 배치 최적화 전략

    드론 안테나의 부품 배치는 전자기적 호환성(EMC), 열 방출, 기계적 안정성 등 다각적인 요소를 종합적으로 고려해야 합니다. 구체적으로 상호 간섭이 심한 부품은 가능한 한 분리 배치하고, 발열이 많은 부품은 균일하게 분산 배치하여 방열 효과를 최적화해야 합니다. 또한 비행 중 진동과 충격에도 회로 기판 구조가 안정적이고 신뢰성 있게 유지되도록 해야 합니다.


    디커플링 커패시터의 합리적 활용

    디커플링 커패시터는 드론 안테나 설계에서 매우 중요한 위치를 차지합니다. 이들은 전원 회로상의 고주파 노이즈를 효율적으로 필터링하여 마이크로컨트롤러, 센서 등 핵심 부품의 안정적인 작동을 보장합니다. 배치 시 디커플링 커패시터는 가능한 한 디커플링이 필요한 부품에 가깝게 배치해야 하며, 최적의 디커플링 효과를 위해 적절한 용량과 유형(예: 세라믹 커패시터)을 신중하게 선택해야 합니다.


    접지선 배선의 과학성

    접지선 배선은 드론 안테나 제작의 또 다른 기술적 난제이다. 과학적인 접지 설계는 회로의 간섭 저항 성능을 크게 향상시킬 수 있다. 설계 과정에서 아날로그 접지와 디지털 접지를 분리하여 배치해야 하며, 고주파 회로와 간섭에 취약한 부품의 경우 접지 임피던스를 낮추기 위해 다점 접지 방식을 채택해야 한다. 동시에 접지선을 두껍게 하여 접지 저항을 줄임으로써 회로 기판의 안정성을 한층 높일 수 있다.


    고주파 신호선의 정밀 처리

    무인기 내 고주파 신호 전송 관련 회로(예: 무선 통신 모듈의 안테나 피드라인)는 특별히 주의해야 한다. 이러한 회로는 신호 감쇠와 외부 간섭을 최소화하기 위해 가능한 한 짧고 직선으로 설계해야 한다. 동시에 차폐 커버나 차폐선 사용 등 효과적인 차폐 조치를 통해 외부 전자기 방사선이 신호에 미치는 간섭을 방지해야 한다.


    회로 기판의 강성-연성 융합 설계

    드론이 소형화 및 경량화 방향으로 발전함에 따라 강성-연성 결합 회로 기판(FPCB)의 드론 적용이 더욱 확대되고 있습니다. 이 기판은 강성 기판의 안정성과 하중 수용 능력, 연성 기판의 유연성과 공간 적응성을 결합합니다. 설계 시 강성-연성 접합부의 강도, 연성 부분의 굽힘 반경 등 요소를 충분히 고려하여 기판의 신뢰성과 내구성을 확보해야 합니다.


    제조 공정의 신중한 선택

    드론 안테나 제작 과정에서 제조 공정의 선택 역시 매우 중요하다. 서로 다른 공정 방법은 회로 기판의 성능, 비용 및 생산 효율성에 직접적인 영향을 미친다. 따라서 실제 요구 사항과 조건에 따라 적합한 제조 공정을 신중하게 선택하여 고성능 드론 안테나를 제작해야 한다.


    드론 안테나의 제조 공정은 그 성능에 무시할 수 없는 영향을 미친다. 실제 생산에서 흔히 사용되는 제조 공정에는 표면 실장 기술(SMT)과 웨이브 솔더링 등이 있다. 제조 공정을 선택할 때는 회로 기판의 복잡도, 사용되는 부품의 종류 및 수량을 종합적으로 고려해야 한다. 예를 들어, 고밀도 및 고정밀 회로 기판의 경우 SMT 기술을 채택하면 생산 효율을 높이고 용접 품질을 보장할 수 있다. 반면, 삽입 부품이 주를 이루는 회로 기판의 경우 웨이브 솔더링 등의 공정을 결합하여 용접 작업을 완료해야 할 수 있다.


    드론 안테나 설계 및 제조는 다방면의 요구 사항을 고려해야 하며, 각 공정 단계의 핵심 요소를 엄격히 관리해야 한다. 이를 통해 드론의 안정적인 운용과 성능 향상의 기반을 다지고, 지속적인 응용 영역 확장에 기여할 수 있다.

    모델: 드론 안테나

    레이어 수: 8 - 12 레이어

    완성품 두께: 1.2 - 2.0mm

    구리 박판 두께: 1 - 2OZ

    색상: 푸른색/흰색/빨간색

    표면 처리: ENIG/OSP/HASL

    적용 분야: 응급 통신, 군사 정찰 및 재해 구조, 전력 점검


    pcb 기술 문제에 대해 ipcb 지식이 풍부한 지원 팀은 여기서 모든 단계를 도울 것입니다.여기에서 pcb 견적을 요청할 수도 있습니다. 연락 주세요: E-mail sales@ipcb.com

    우리는 신속하게 대답할 것이다.
