  • 모벨 폰 HDI PCB

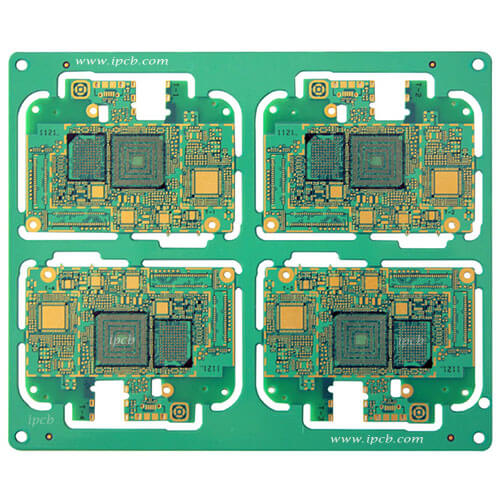

    모벨 폰 HDI PCB

    모델 : Mobile Phone HDI PCB

    층수 : 6Layers

    원자재 : SY S1000-2

    구성 : 1+4+1 First-order HDI

    완성두께:0.8mm

    동박두께 : 0.5OZ

    컬러 : Green/White

    표면처리: Immersion gold

    Min Trace / Space:3mil/3mil

    어플리켇이션 : Mobile Phone HDI PCB Board

    Product details Technical specification

    양호한 층압 설계는 PCB의 성능을 더욱 좋게 할 수 있다.현재 경쟁이 날로 치열해지는 휴대전화 시장에서 원가는 의심할 여지없이 생존의 중요한 요소이다.6층 1단계 HDI PCB boardB 자국이 있는 저비용 휴대전화 PCB다.1단계 HDI PCB판의 생산은 상대적으로 간단하고 공예와 과정 통제가 양호하며 원가가 가장 낮다.



    1 단계 기계 맹공 도례(다음 그림은 중첩공을 위한 것이 아니다)

     first-order mechanical blind vias


    HDI: 고밀도 상호연결의 줄임말, 고밀도 상호연결, 비기계 드릴, 6mil 이하의 미맹공 고리, 내외층 간의 배선 너비.선 간격이 4mil보다 작고 용접판의 직경이 0.35mm 미만인 다층판 제조 방법을 HDI PCB라고 한다.

    How to define a few levels of HDI PCB board



    맹공: 맹공의 줄임말로 내층과 외층 간의 연결과 전도를 실현한다.

    매입식 과공: 매입식 과공의 약칭으로 내층과 내층의 연결을 실현하고 맹공이 크다.

    블라인드는 지름 0.05mm~0.15mm의 작은 구멍이다.레이저 펀치, 플라스마 각식과 빛 유도 펀치 등 방법으로 매입식 맹공을 형성한다.일반적으로 레이저 펀치를 사용하는데 레이저 펀치는 CO2와 YAG 자외선 레이저기(UV)로 나뉜다.




    6층 PCB 보드의 1단과 2단계는 레이저 드릴링이 필요한 PCB 보드, 즉 HDI PCB 보드에 사용된다.

    6층 1단계 HDI PCB판은 블라인드: 1-2, 2-5, 5-6을 가리킵니다.즉, 1-2, 5-6에는 레이저 드릴링이 필요하다는 것이다.

    6층 2단계 HDI PCB판은 블라인드: 1-2, 2-3, 3-4, 4-5, 5-6을 가리킨다.레이저 드릴 2개가 필요합니다.먼저 3-4개의 구멍을 뚫고 2-5를 누르고 처음으로 2-3, 4-5개의 레이저 구멍을 뚫은 다음에 두 번째로 1-6을 누르고 두 번째로 1-2, 5-6개의 레이저 구멍을 뚫는다.마지막에 뚫었어.2단계 HDI PCB판은 이미 두 번 눌렀고, 레이저 드릴은 두 번 뚫었다는 것을 알 수 있다.


    이 밖에 2단계 HDI PCB판은 오공 2단계 HDI PCB판과 첩공 2단계 HDI PCB판으로 나뉜다.오공 2단계 HDI PCB판은 블라인드 1-2와 2-3이 어긋나는 것을 의미하고, 구멍 2단계 HDI PCB판은 블라인드 1-2와 2-3이 함께 쌓여 있는 것을 의미한다. 예를 들어 블라인드: 1-3, 3-4, 4-6.잠깐만, 3 단계, 4 단계.그들은 모두 같다.


    For pcb technical problems, ipcb knowledgeable support team is here to help you with every step. You can also request pcb quotation here. Please contact E-mail sales@ipcb.com

    We will respond very quickly.
