HDI PCB 보드

HDI PCB 보드 - 스마트 폰 메인 PCB 보드

HDI PCB 보드

HDI PCB 보드 - 스마트 폰 메인 PCB 보드

  • 스마트 폰 메인 PCB 보드
    스마트 폰 메인 PCB 보드

    모델 : Smart Phone Main board PCB

    층수 : 12Layers

    원자재 : IT180A TG170 FR4

    구성 : 3+6+3 HDI PCB

    완성두께:1.0mm

    동박두께 : 0.5OZ

    컬러 : Blue/White

    표면처리 : Immersion gold

    Min Trace / Space:2.5mil/2.5mil

    어플리케이션 : Smart phone main board PCB

    제품 설명 기술 사양

    스마트 폰 메인보드 제작 리드 타임:


    12층 3급 HDI PCB, 샘플링 15-18일, 대량 15-25일, 특수 다층 PCB 샘플링, 대량 납품 특수 협상, ipcb는 스마트폰 메인보드 PCB(HDI PCB)의 빠른 원형 제조, 12층 3급 HD ipcb의 가장 빠른 납품 시간은 7일이다.

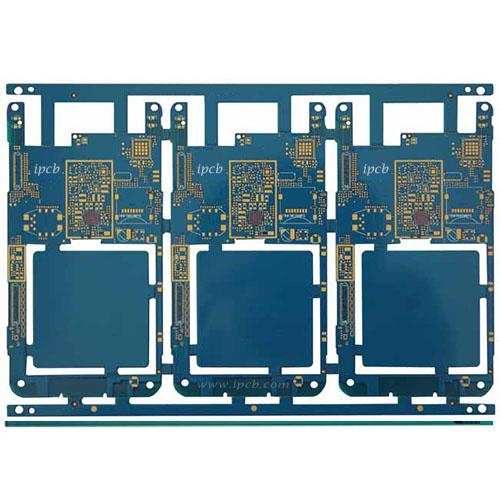

    Smart phone main board PCB(HDI PCB)

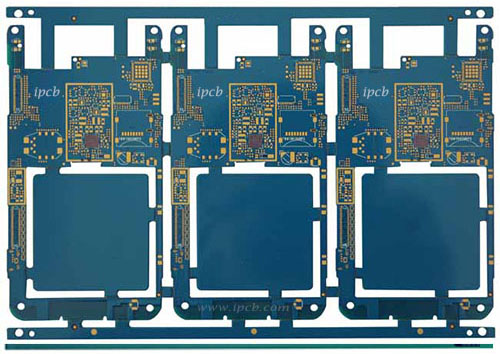

    Smart phone main board PCB(HDI PCB)

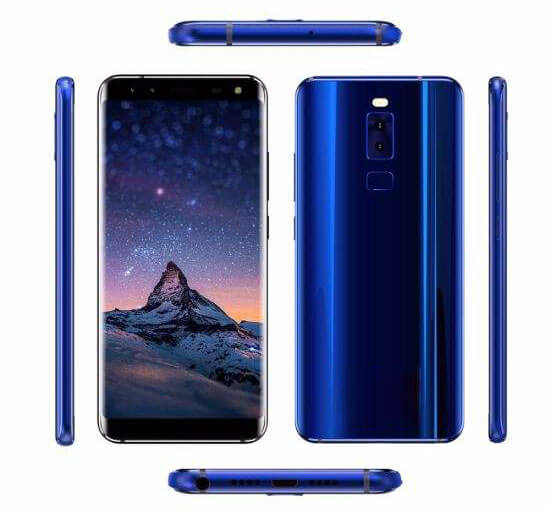

    Smart phone

    Smart phone


    ipcb의 스마트폰 메인보드 PCB(HDI PCB) 공예 능력과 관련해서는 HDI PCB 공예 능력을 눌러주세요.

    ipcb회로유한공사(ipcb®)는 정밀 PCB 원형 연구 개발과 생산에 전념하는 첨단 기술 기업이다.ipcb는 업계 최초의 PCB 자동 견적 시스템(PAQS)을 자체 개발했다. 이 시스템은 자동으로 우리의 PCB 공장을 연결하여 스마트 서비스와 PCB 원형의 신속한 제조를 실현한다.우리의 최종 목표는 인터넷+공업 4.0 스마트 PCB 공장 집단을 만들고 고객에게 전문적인 PCB 기술과 PCB 원형 제작 서비스를 제공하는 것이다.

    ipcb®는 마이크로파 주파수(RF) PCB, 혼합 고주파 PCB, (1-70층) 다층 PCB, HDI PCB, 하드 긁기 PCB, 금속기 PCB, 도자기 PCB를 생산한다.우리는 특수한 요구가 있는 PCB에 대해 깊이 있는 연구를 진행했다. 예를 들어 맹공 PCB, 반구멍 PCB, 계단조 PCB, IC 캐리어 PCB, 초두꺼운 동판 PCB 등이다.


    모델 : Smart Phone Main board PCB

    층수 : 12Layers

    원자재 : IT180A TG170 FR4

    구성 : 3+6+3 HDI PCB

    완성두께:1.0mm

    동박두께 : 0.5OZ

    컬러 : Blue/White

    표면처리 : Immersion gold

    Min Trace / Space:2.5mil/2.5mil

    어플리케이션 : Smart phone main board PCB


    pcb 기술 문제에 대해 ipcb 지식이 풍부한 지원 팀은 여기서 모든 단계를 도울 것입니다.여기에서 pcb 견적을 요청할 수도 있습니다. 연락 주세요: E-mail sales@ipcb.com

    우리는 신속하게 대답할 것이다.
