  • 로저스 Ro4350B 고주파 써커트 보드
  • 로저스 Ro4350B 고주파 써커트 보드

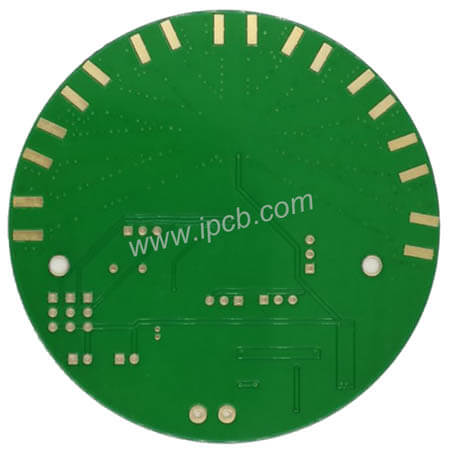

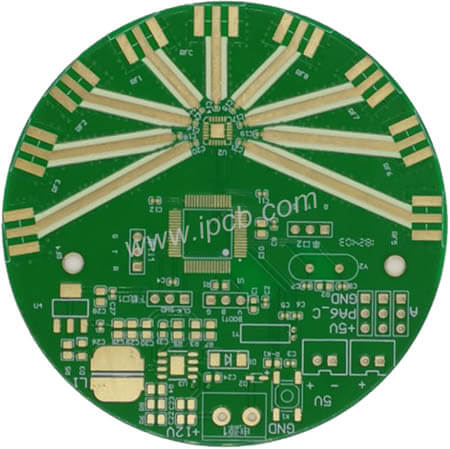

    로저스 Ro4350B 고주파 써커트 보드

    모델 : Rogers Ro4350B High Frequency Board

    원자재: Rogers RO4350B

    레이어 : 2L

    Dielectric 두께 : 0.762

    DK 상수: 3.48

    열전도 계수 : 0.69w/m.k

    Copper 두께 : Base 0.5OZ,Finised 1OZ

    Finished 두께ㅐ: 0.9MM

    표면처리 : Immersion Gold

    미니엄Trace / Spacing : 4mil/4mil

    Product details Technical specification

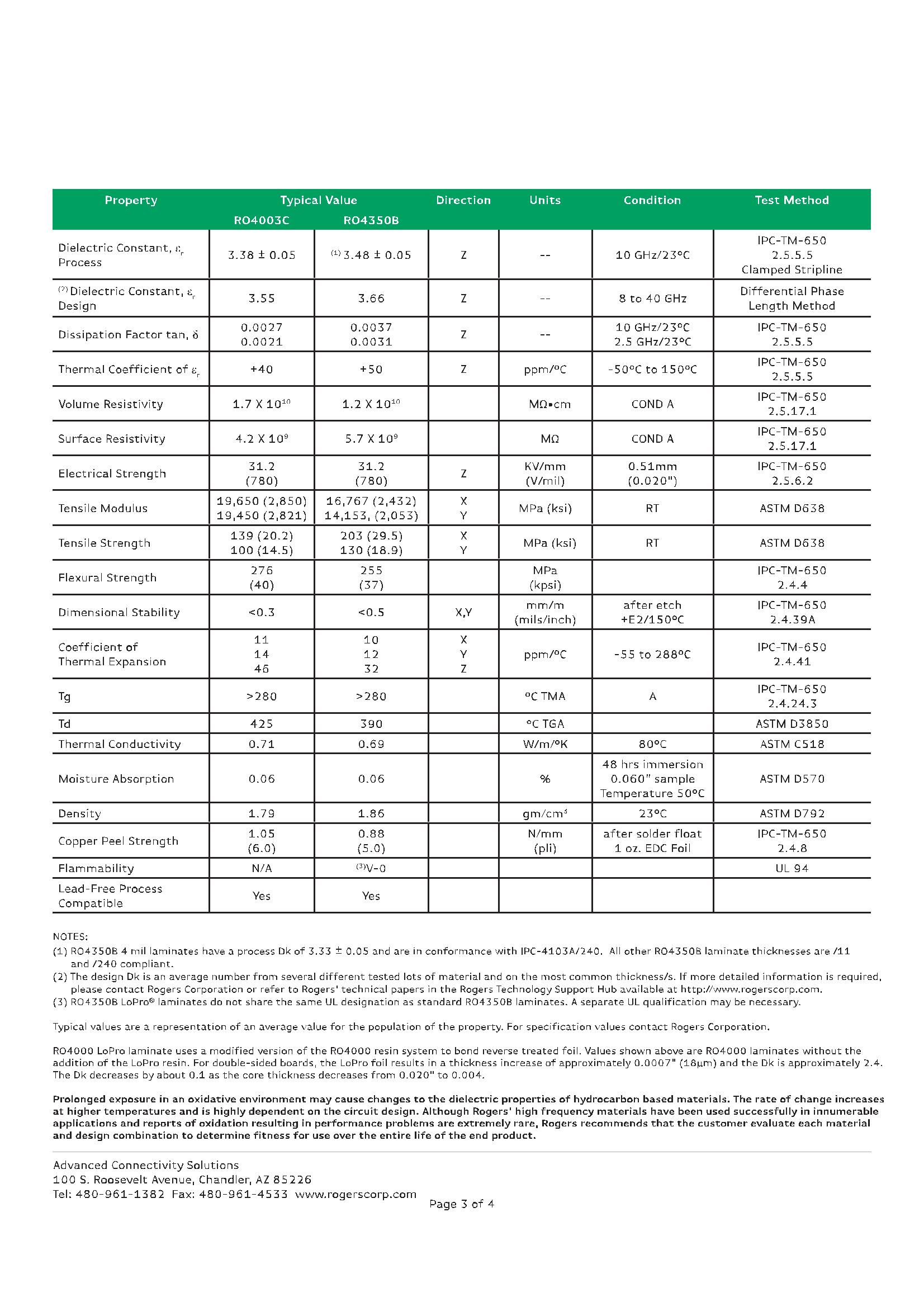

    RogersRO4350B는 유전체 상수 3.48의 탄화수소 / 세라믹 층 프레스다.


    우세:

    1. 낮은 DF

    2.낮은 DK 온도에 따라 파동

    3..저 Z 축 열팽창 계수

    4.저 내 팽창 계수

    5.낮은 DK 내성

    6.주파수 별 안정 전기 특성

    7.FR4 는 대량 생산 과 다 층 혼합 이 용이 하고 성 비가 높다.


    PCB 응용: 벌집 기지국 안테나 와 파워 증폭기, 마이크로파 포인트 대 포인트 연결 (P2P), 자동차 레이더 와 센서, 무선 주파수 인식 (RFID) 라벨

    생방송 위성에 사용되는 저대역 폭


    유전의 상수: Er = 3.48

    * 0.004 인치 (0.101mm), 0.066 인치 (0.168mm), 0.010 인치 (0.254mm), 0.0133 인치 (0.338mm),

    0.0166 인치 (0.422mm), 0.020 인치 (0.508mm), 0.030 인치 (0.762mm), 0.060 인치 (1.524mm)

    12 인치 × 18 인치 (305 × 457 mm) 24 인치 × 18 인치 (610 × 457 mm) 24 인치 × 36 인치 (610 × 915 mm) 48 인치 × 36 인치 (1.224m × 457 mm)

    * 0.004 "의두께는 적용되지않습니다.


    판재의 두께는 1/2온스 (17 μ m), 1온스 (35 μ m), 2온스 (70 μ m) 이상입니다.



    회사 소개

     ipcb iPcb.com사는 중국에서 무선 주파수 인쇄회로기판 제조에 종사한지 17 년 이상의 역사를 가지 고 있다.우리는 적합한 무선 주파수 재료가 회로 기판의 성능에 얼마나 큰 영향을 미치는지알고있다. 무선 주파수 마이크로파 에너지급, 작업 주파수, 작업 온도 범위, 전류 와 전압 등 매개 변수는 적합한 고주파 PCB 제조 재료를 선택할때 매우 중요하다.이러한 무선 주파수 PCB 재료를 잘 아는것은 우리의 업무중의 하나임으로 아래의 재료 목록을 참고하시기바 랍니다.우리는 빠 른 납품을 확보하기위해 충분한 재고품을 가지고 있다.


    RF/Microwave PCB 원자재:

    Rogers RO4350B / RO3003 / RO4003 / RO3006 / RT/Duroid 5880 / RT5870 and etc.

    Arlon / Isola / Taconic / PTFE F4BM / Teflon material 상기 원자재 업체또한  고주파  PCB에 적합하다.


    Hybrid PCB 원자재 (Mixed dielectric / Laminate)

    Rogers RO4350B + FR4 / RO4350B + IT180 / RO4003C + FR4 / RO3010 + FR4 / RO3003 + FR4 / RO3010 + FR4 etc.


    Radio Frequency (RF) microwave PCB 응용

    RF Microwaves PCBs (printed circuit board) are used in various of fields, Such as Consumer Electronics / Military/Space / High power / Medical / Automotive / Industrial ect.


    표면처리 : OSP / ENIG / HASL LF / Plated gold / flash gold / Immersion Tin / Immersion silver / Electrolytic gold


    Capacity: Golden finger / Heavy copper / Blind buried via / impendance control / filled with resion / carbon ink / backdrill / countersink / depth drilling / half plated hole / pressfit hole / peelable blue    mask / peelable solderstop / thick copper / oversize


    원자재: Rogers RO4350B / RO3003 / RO4003 / RO3006 / RT/Duroid 5880 / RT5870 and Arlon / Isola / Taconic / PTFE F4BM / Teflon material etc.

    레이어: 2L 4L 6L 8L 10L 12L 14L 16L 18L 20L 22L 24L 26L 28L 30L

    DK상수:  2.20 / 2.55 / 3.00 / 3.38 / 3.48 / 3.50 / 3.6 / 6.15 / 10.2


    사용범위: Consumer Electronics / Military/Space / Antenna & Communications System / High Power / Medical / Automotive / Industrial / Handheld device cellular / Wifi Antenna / Telematics and infotainment / Wifi/Computing/Radar/Power Amplifiers


    Application: Consumer Electronics / Military/Space / Antenna & Communications System / High Power / Medical / Automotive / Industrial / Handheld device cellular / Wifi Antenna / Telematics and infotainment / Wifi/Computing/Radar/Power Amplifiers
