왜 회로 기판이 PSR (그린)필요할가요?
2020-11-13
View:714
Author:      Share

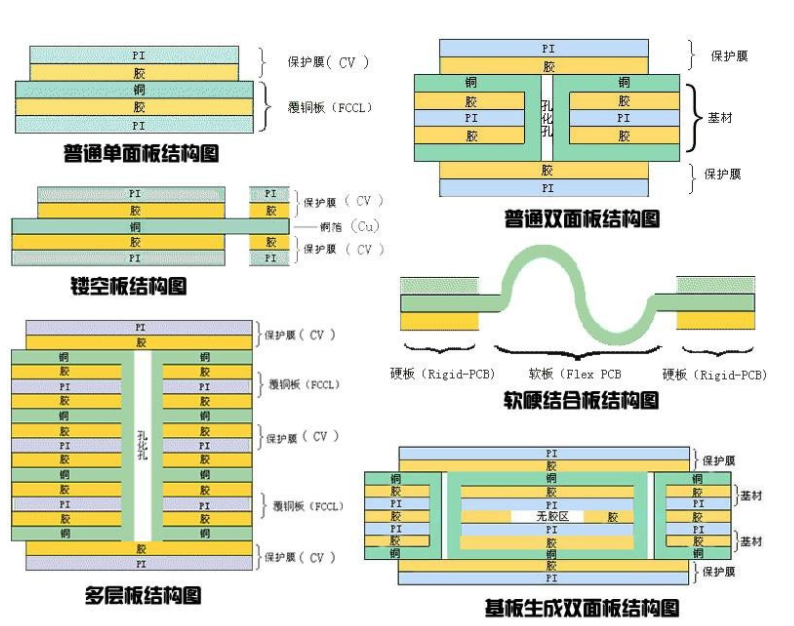

회로 기판 (circuit board)의 구조


회로 기판은 주로 패드, 비아, 마운트 홀, 와이어, 부품, 커넥터, 충전, 전기적 경계 등으로 구성됩니다. 각 컴포넌트의 주요 기능은 다음과 같습니다:

패드:부품 핀을 납땜할 때 사용하는 금속 구멍.

비아홀:메탈 비아스와 비메탈 비아스가 있으며, 그 중 메탈 비아스는 층 사이에 부품 핀을 연결하는 데 사용된다.

마운트 홀:회로 기판을 고정하는 데 사용됩니다.

와이어:부품의 핀을 연결하는 데 사용되는 전기망의 구리 필름.

커넥터:회로 기판 사이에 부품을 연결하는 데 사용됩니다.

충전:접지 와이어 네트워크의 구리 코팅에 사용되며 임피던스를 효과적으로 줄일 수 있습니다.

전기적 경계:회로 기판의 크기를 결정하는 데 사용되며 회로 기판의 모든 구성 요소는 경계를 초과할 수 없습니다

포인트 1. 일반적으로 전체 전자보드 수준의 제품은 판형 제작 및 사후 촬영 과정을 거쳐야 한다. 판을 만드는 과정에서 노란색 조명실을 거쳐야 하는 몇 가지 과정이 있다. 노란색 조명실에서 초록색의 시각적 효과가 더 좋습니다. 하지만 이것은 중요한 것이 아니다.

              SMT 납땜을 할 때는 틴닝, 포스트 촬영, 최종 AOI 검증을 거쳐야 한다. 이러한 프로세스는 모두 광학적으로 위치를 지정하고 보정해야 합니다. 기기의 식별에는 녹색 배경색이 더 좋습니다.

포인트 2. 흔히 볼 수 있는 것은 빨강, 노랑, 초록, 파랑, 검정색이다. 공정상의 문제 때문에 아직도 많은 라인 검사는 작업자에게 눈으로 보는 것에 의존하고 있다 (물론 현재는 대부분 플라잉 니들 테스트를 사용한다). 이 일은 매우 피곤한 일이며, 초록색이 상대적으로

             가장 상처를 적게 준다.

따라서, 초록색이 주로 사용됩니다.

포인트 3. 파란색과 검은색은 각각 코발트와 카본으로 도핑되어 있고 일정한 전도성을 가지고 있기 때문에 합선의 위험이 있다. 그린 PCB는 더욱 친환경적이며 고온 환경에서 사용해도 유독 가스를 배출하지 않습니다.

포인트 4. 2007년경부터 사람들이 PCB 보드의 색상에 주목하기 시작했는데, 주로 ASUS MSI를 비롯한 주요 제조사들의 하이엔드 보드 종류가 검은색 PCB 보드 색상 디자인을 채택했기 때문에 사람들은 PCB 색이 검은색이라면 하이엔드 제품일 것이라고 서서히

            생각 한다. 그 후, 점점 더 많은 제조업체들이 검은색 PCB 코팅을 사용하기 시작했는데, 이러한 설명할 수 없는 현상을 일으킨 것은 설명할 수 없는 이유라고 말할 수 있습니다. 누구도 PCB의 색이 검은색이라고 말한 적이 없는데, 이는 마더보드의 품질이

            좋아야 한다는 뜻이다. 이는 전적으로 일선 브랜드들이 제품 포지셔닝을 파악하기 위해 블랙을 사용하고 있다는 오해를 불러일으키기 때문이다. 실제로 블랙 PCB 가 자체 기술력을 보여줄 수 있는 것은 사실인데, 블랙 PCB는 흔적을 가장 쉽게 볼 수 없기

            때문에 설계나 애프터 모두 전례 없는 원가 압박에 시달릴 것이고, 기술적으로 강한 보드 제조사들은 블랙 PCB를 사용하기 때문이다. 색상 톤은 검은색이 마더보드의 성능을 향상시킬 수 있기 때문이 아닙니다. 합리적인 분석의 관점에서 볼 때, 색상만으로는

            보드의 성능을 향상시킬 수 없다는 것도 알고 있습니다.

PCB Color

PCB Color

    초록색 부분은 solder mask 라고 하며, 성분은 resin과 pigment, 초록색 부분은 green pigment 라고 한다. 그밖에 다양한 색갈도 있는데 장식물감과 다를바 없다. 조립 납땜은 회로 기판에 인쇄되기 전에 패스와 같고 흐름이 가능합니다. 회로기판에 인쇄한후 최종적으로"절화"하여 수지가 열에 의해 절화, 경화되도록 한다. 솔더 마스크의 목적은 회로 기판을 습기, 산화 및 먼지로부터 보호하는 것입니다. 납땜용 마스크로 가려지지 않는 곳은 보통 납땜용으로 쓰이는 패드 뿐이다.

Green Board

Green Board

일반적으로 초록색을 선택하는데, 초록색이 눈에 덜 자극적이고, 생산 및 유지 보수 담당자가 PCB 보드를 장시간 응시할 때 눈의 피로를 쉽게 느끼지 않을 것이기 때문입니다. 일반적으로 사용되는 색상은 노랑, 검정, 빨강입니다. 모든 색을 제조한 후 표면에 칠한다.

또 다른 이유가 있는데, 일반적으로 사용되는 색이 녹색이기 때문에 공장에서 녹색 페인트를 가장 많이 비축하기 때문에 가격상 상대적으로 저렴하기 때문이다. 그리고 PCB 보드를 수리할 때 배선을 다르게 하면 흰색과의 차이를 더 쉽게 구분할 수 있는 반면 블랙은 상대적으로 보기 어렵기 때문입니다. 자체 제품 등급을 구분하기 위해 각 공장에서는 두 가지 색상을 사용하여 고급 시리즈와 저가 시리즈를 구분합니다. 예를 들어 컴퓨터 마더보드를 만드는 회사인 에이수스 (Asus)의 경우 노란색 보드는 low-end, 불랙은 하이엔드이다. 바이오스타의 반등은 하이엔드급이고, 그린보드는 로우엔드급이다.
