protel 99 SE의 거버파일 내보내기 방법
2019-06-21
View:1909
Author:ipcb      기사 공유

PCB 설계 파일을 Gerber 파일로 올바르게 변환하는 방법.



PCB 기술을 Gerber에 추가하는 방법입니다.

PCB 보드

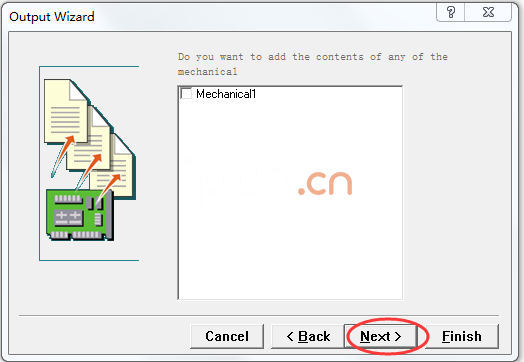

출력 마법사 대화 상자가 나타나면 다음을 선택합니다.

PCB 보드

다음으로 이동

PCB 보드


이 대화 상자에서 Gerber(Gerber 파일 생성)를 선택하고 다음으로 진행하십시오.

PCB 보드

다음으로 이동

PCB 보드

PCB 보드

2: 단위 선택 인치 및 2:5 형식(대부분의 PCB 제조업체의 노출 기계는 기본 2:5 형식 및 인치 시스템에 있으며 오류 단계를 줄이기 위해 다음 단위와 비율을 선택하는 것이 좋습니다.) 그런 다음 다음 .

PCB 보드

3: 내보낼 레이어 선택, 모든 레이어를 내보낼 것을 권장합니다(참고: 체크 출력 데이터가 미러링되기 때문에 미러 체크 박스는 체크하지 마십시오. 때로는 공장에서 보드 레이어를 거꾸로 하도록 유도합니다!)

PCB 보드

다음으로 이동

PCB 보드

4:이 대화 상자에는 세 가지 옵션이 있습니다.,그래픽 기호 , 문자 및 구멍 크기 。
그래픽 심볼
캐릭터
구멍의 크기
문자에 그림의 문자 제안

다른 옵션은 기본적으로 그대로 유지됩니다.

PCB 보드

세 개의 대화 상자 아래에서 다음을 계속하십시오.

PCB 보드

PCB 보드



PCB 보드



PCB 보드

6:NC 드릴 설정 대화 상자, 시추공 파일의 좌표 형식 및 단위를 설정합니다.

PCB 보드

7: 이제 Gerber가 생성되었으므로 Gerber를 내보내고 도구> 기본 설정에서 내보내기 경로를 선택합니다.

PCB 보드

PCB 보드



PCB 보드
