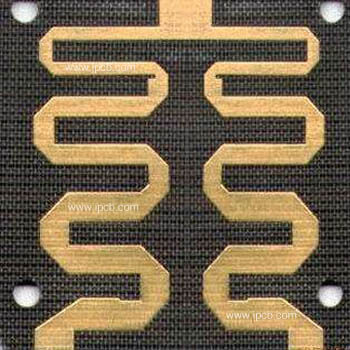

PTFE F4BM- 00 마이크로파 PCB판 리얼 프로젝트 표시:
DK가 넓을수록 DF각의 접선값이 작아지고 저항값이 클수록 성능이 안정적이다.
ipcb는 온라인 PCB자동 견적 시스템(PAQS)을 발명하여 제품 개발에서 생산까지의 모든 부분의 시간을 단축시 다.제품 발표가 앞당겨졌다는뜻이다.
10년의 발전을거쳐 우리의 기술 과 생산 능력은 해마다 증가하고있다.PCB기술은 일반판 부터 무선 주파수 /마이크로파 PCB 보드, 다층 FPCB, 강유 PCB 보드, HDI PCB보드, 복잡한 다층 PCB 보드등이다.
고객님과의 win-win business,고객사의 규모에 상관없시 최선을 다하며 최상의 서비스 제고함.
.재료 선택 범위가 넓고 브랜드 재료 공급업체, 예를 들어 ISOLA,PANASONIC, TUC, ITEQ,SY, KB,ROGERS,ARLON,TACONIC등이있습니다.
재고 재료: FR408370HR,TU872,RO4350B,RO4003c,RT5880,RO3010,RO3003,RF35, TLY 5, Megtron 4, Megtron 6, S1000-2, IT180, F4BM등
FR-4인쇄회로 기판, 다층 인쇄 회로기판, 인류 발전지수 인쇄 회로기판, 세라믹 인쇄 회로기판, 폴리테트라플루오로에틸렌 인쇄회로기판, 혼합 인쇄 회로기판, 탄화수소 인쇄 회로기판, 폴리테트라플루오로에틸렌 인쇄 회로기판, 무선 주파수인쇄 회로 기판, 로저스 인쇄 회로 기판, 타콘 인쇄 회로기 을 지원합 다.선진적인 PCB ERP추적 관리 시스템은 납품 시간에 있어 업계 선두에있고 인쇄 회로 기판정시 납품률은 95%이상이다.
엄격한 품질 관리 체계는 업계에서도 가장 경험이있는 PCB제조업체중 하나로 10년이 넘는 생산 경험을가지고있다는것을 보증합니다. IPC III급 기준은 고객의 요구에 따라 선택할수있습니다.
RF/Microwave PCB어플리케이션
무선 주파수 PCB 인쇄 회로기판(RF PCB)은 PCB 업계에서 점점 더 많이 사용되는 기술이다.
고주파 pcb, 작업 주파수 100 MHz 이상.
마이크로웨이브 PCB 는 작업 빈도 가 2GHz 보다 높다.
RF pcb는 리모컨 (무선 제어), 보안, 스마트 폰, 센서 등 다양한 애플리케이션에 사용된다.
신기술은 갈수록 이런 무선 주파수 응용을 이용하고있다.
이는 고품질 기준에따라 제조하고 응용에 따라 정확한 무선 주파수 재료를 선택해야한다.
다양한 재료의 특성을 파악하는것이 중요합니다. 적합한 재료를 선택하는것이 RF PCB 생산 과정에서 가장 중요한 결정일수있습 니 다.
모델 : F4BM PTFE PCB
원자재 : F4BM-300
레이어 : 2L
DK 상수 : 3.0
Copper 두께 : 1OZ
Dielectric 두께 : 0.5mm
Finshed 두께 : 0.6mm
열전도 계수 : 0.3~0.5w/m.k
가연성 : L 94-V-0
표면처리 : Immersion Gold
응요 : Microwave Antenna PCB
pcb 기술 문제에 대해 ipcb 지식이 풍부한 지원 팀은 여기서 모든 단계를 도울 것입니다.여기에서 pcb 견적을 요청할 수도 있습니다. 연락 주세요： E-mail sales@ipcb.com
우리는 신속하게 대답할 것이다.
