PCB Stencil를 선택하는 방법은 무엇입니까?


PCB 인쇄 라인의 첫 번째 단계는 PCB에 솔더 페이스트를 인쇄하는 것이며, 솔더 페이스트를 인쇄하려면 PCB 스텐실인 도구를 사용해야 합니다.

주요 기능은 정확한 양의 솔더 페이스트를 PCB 보드의 정확한 위치로 전달하는 것을 목표로 솔더 페이스트의 증착을 돕는 것입니다.

스틸 메쉬는 패치 가공에서 중요한 역할을 하며, 스틸 메쉬의 품질은 전체 PCB의 품질에도 직접적인 영향을 미칩니다.


1. PCB 가공 공장의 철망 생산 요구 사항

1 - 보드 공급 방향과 배치 기계가 일관되어야 합니다.

2-제품의 모델명, 두께, 생산일자 등을 표시합니다.

3 - 프레임 크기는 인쇄기의 구조와 제품의 사양에 따라 결정됩니다.

4 - 공급업체가 SMT 소규모 배치 칩 가공 공장의 관련 문서 및 정보에 따라 강철 메쉬를 만들도록 요구합니다.

5 - 개방형 덕트 및 개구부의 치수는 구성 요소 유형에 따라 다릅니다.

  6 - 긁는 접착제의 두께는 일반적으로 0.18MM-0.2MMM이고 긁는 주석의 두께는 0.1MM-0.15MM입니다.




2. PCB 가공 공장에 대한 철망 수용 요구 사항

1. 텐션이 좋은가?

2 - 마킹이 완료되었나요?

3 - 평탄도 수준인가?

4 - 프레임 크기가 정확합니까?

5-두께가 제품 요구 사항을 충족하는지 여부.

6 - 개구부 파이프 및 크기가 요구 사항을 충족하는지 여부.

7 - 개구부의 위치와 개수가 GERBER 파일과 일치하는지 여부.

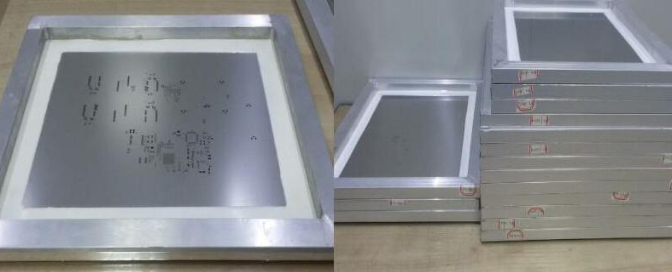

3. PCB 강철 Stencil 선택


생산 기술 측면에서 보면 레이저 강철 메쉬, 전해 연마 강철 메쉬, 나노 강철 메쉬, 전기 주조 강철 메쉬, 에칭 강철 메쉬, 사다리형 강철 메쉬 등으로 크게 나눌 수 있습니다.

1 - 레이저 강철 메쉬는 레이저 절단으로 형성됩니다. 업계에서 가장 일반적으로 사용되는 강철 메쉬입니다.

  데이터 파일에서 직접 제작되므로 생산 오류가 줄어들고 정밀도가 높습니다. , 빠르지 않습니다.

2- 전해 연마 강철 메쉬는 전해 연마 파이프를 사용하여 레이저 절단 후 강철 메쉬의 구멍 벽을 연마하고 연마하여 구멍 벽을 개선하는 것입니다.  \

   구멍 벽이 매끄러워 특히 초미세 피치 QFN/BGA에 적합합니다.

3나노 스틸메시는 전해연마된 스틸메쉬를 기반으로 표면에 나노미터급의 희금속을 첨가하고 금속구조를 변화시켜 잘 결합되도록 함으로써

   스틸메쉬의 경도를 대폭 향상시키며 희소금속의 플럭스는 솔더 페이스트에 강한 영향을 미쳐 스크린 세척 횟수를 크게 줄이고

   생산 효율성과 인쇄 품질을 향상시키는 기피 효과가 있습니다.

   전해연마 강철 메쉬의 모든 장점 외에도 나노 스텐실은 달라붙지 않는 솔더 페이스트의 장점을 갖고 있어 인쇄를 빼내기가 더욱 어렵고 보다 정밀한 부품의 솔더 페이스트 프린팅에 적합합니다.

4 - 전기성형 스텐실 가장 복잡한 스텐실 제조 기술은 니켈 금속 층이 베이스 플레이트나 템플릿에 증착되는 금속 성형 공정입니다.

   Electroformed steel mesh는 매끄러운 벽, 역사다리꼴 구조, 최고의 솔더 페이스트 이형성을 가지며 마이크로 BGA,

   초미세 피치 QFP 및 0201-01005와 같은 소형 칩 부품에 대한 우수한 인쇄 성능을 제공합니다.

   또한, 전주 공정 자체의 특성으로 인해 구멍 가장자리에 강판 두께보다 약간 높은 환형 돌출부가 형성됩니다.

   솔더 페이스트는 인쇄 시 밀봉 링과 동일합니다. 필름은 인쇄 중에 스텐실과 패드 또는 솔더 마스크에 밀착되어 솔더 페이스트가 패드 외부로 누출되는 것을 방지합니다.

   물론 이 공정의 철망 비용도 가장 높습니다.

5 - 에칭 강철 메쉬는 화학적 에칭 공정을 통해 한 단계로 형성되며 매우 빠릅니다.

   과학 기술의 발전과 환경 보호에 대한 요구 사항이 증가함에 따라 에칭 강철 메쉬가 대중적이지 않았을 때 주류였습니다.

   강철 메쉬는 점점 더 대중화되고 있지만 레이저 강철 메쉬로 대체되었지만 에칭 공정은 여전히 대체할 수 없습니다.

6 - 사다리 철망은 주석의 양을 정확하게 조절하는 목적을 달성하기 위해 동일한 메쉬 판에 두 개 이상의 두께로 만들어집니다.

   STEP-UP 국부적 두꺼움은 일부 부품의 발이 고르지 않은 문제를 극복할 수 있으며 STEP-UP DOWN은 부분적으로 얇은

   강철 메쉬는 FINE PICTH 부품의 단락 문제를 효과적으로 제어할 수 있습니다.




가장 일반적인 레이저 강철 메쉬 가격도 수십 달러에서 수백 달러까지 다양합니다. 재료부터 설계, 제조 기술까지 모두 철망의 품질에 영향을 미칩니다.

좋은 PCB 강철 메쉬만이 주석 제거 효과가 뛰어나 배치를 더욱 정확하고 아름답게 만들 수 있습니다.

PCB 강철 메쉬의 품질은 패드의 주석이 균일하고 가득 차 있는지 직접적으로 결정합니다.

PCB 강철 메쉬의 품질은 패드의 주석이 균일하고 가득 차 있는지 직접적으로 결정합니다. 심지어 용접 신뢰성에도 직접적인 영향을 미칩니다.

이는 전체 가공에 영향을 미치므로 전체 PCB 가공의 품질을 달성하려면 각 단계의 품질을 보장하기 위해 요구 사항에 따라 강철 메쉬를 엄격하게 만들어야 합니다.
