PCB 표면 처리 - 침지 은PCB 마감(immersion silver pcb finish)
2024-08-19
View:162
Author:ipcb      기사 공유

침지 은 PCB 표면 처리‌ immersion silver pcb finish 는 구리 표면에 0.4~1 미크론 두께의 은층을 도금하여 구리 표면의 광택을 잃지 않고 회로 기판의 전자 부품에 안정적인 납땜을 제공하는 환경 친화적인 표면 처리 공정입니다.이 표면 처리 공정은 먼저 마이크로 에칭 용액을 사용하여 구리 표면을 마이크로 거칠게 만든 다음 느리고 제어된 증착 속도로 균일한 침지 은층을 형성하는 변위 반응을 기반으로 합니다. RoHS 표준 PCB 표면 처리로서 침지 은색 PCB 마감은 다중 리플로우 솔더링을 견딜 수 있으며 블랙 패드 인터페이스 파손의 영향을 받지 않습니다. 그러나 침지 은 공정의 인기는 높지 않습니다. 주로 은 표면의 변색과 솔더 조인트 보이드의 형성 때문입니다. 그럼에도 불구하고 기능적 연결이 필요하고 예산이 부족한 PCB의 경우 침지 실버 PCB 마감(immersion silver pcb finish)은 고려해 볼 만한 옵션입니다.


PCB 표면 처리 공정(immersion silver pcb finish)의 분류는 무엇입니까?

PCB 표면 처리 공정은 다음 범주로 나뉩니다.

HASL(열풍 납땜 레벨링)

침지주석(immersion Tin)(ImSn)

무전해 니켈 금(침지 금)(ENIG)

유기 납땜성 보존제(OSP)

무전해 니켈 도금 무전해 팔라듐 침지 금(ENEPIG)

전해 니켈/금

침지 은(immersion silver pcb finish): 침지 은의 표면 두께는 0.12~0.40μm이며, 보관 수명은 6~12개월입니다. 침지 은 공정은 가공 시 표면의 청결도에 민감합니다. , 전체 생산 과정에서 침지된 은의 표면 오염이 발생하지 않도록 해야 합니다. 침지 은 공정은 EMI 차폐가 필요한 PCB, 멤브레인 스위치 및 알루미늄 와이어 본딩과 같은 응용 분야에 적합합니다.

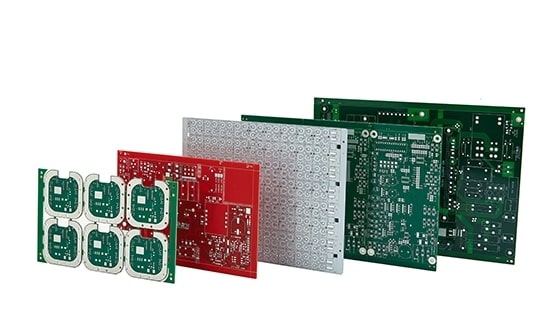

immersion silver pcb finish

PCB 표면 처리(immersion silver pcb finish) 공정을 선택하는 방법은 무엇입니까?

PCB 표면 처리 공정은 출력, 재작업 수량, 현장 실패율, 테스트 기능 및 폐기율에 직접적인 영향을 미칩니다. 최종 제품의 품질과 성능을 위해서는 설계 요구 사항을 충족하는 표면 처리 공정을 선택해야 합니다. 엔지니어링에서는 다음과 같은 측면을 고려할 수 있습니다.

패드 평탄도

패드의 평탄도는 PCBA의 용접 품질에 직접적인 영향을 미치며, 특히 보드에 상대적으로 큰 BGA 또는 더 작은 간격의 μBGA가 있는 경우 패드 표면의 보호 층이 얇고 균일해야 하는 경우에는 더욱 그렇습니다. ENIG, ENEPIG 및 OSP를 선택할 수 있습니다.

납땜성 및 습윤성

납땜성은 항상 PCB의 핵심 요소입니다. 다른 요구 사항을 충족한다는 전제 하에 리플로우 납땜의 수율을 보장하려면 납땜성이 높은 표면 처리 공정을 선택하는 것이 좋습니다.

용접 시간

PCB를 납땜하거나 재작업해야 하는 횟수는 몇 번입니까? OSP의 표면처리 공정은 2회 이상의 재작업에는 적합하지 않습니다. 이때 이머젼 골드+OSP 등 복합 표면처리 공정도 선택하게 된다. 현재 스마트폰 등 고급 전자제품도 이 처리 공정을 선택하게 된다.

RoHS 준수

PCBA의 리드 요소는 주로 부품 핀, PCB 패드 및 솔더에서 나옵니다. ROHS 규정을 준수하기 위해서는 PCB의 표면 처리 방법도 ROHS 규정을 준수해야 합니다. 예를 들어 침지된 금(ENIG), 침지된 주석, 침지된 은 및 OSP는 모두 ROHS 사양을 준수합니다.

금속 본딩

금 또는 알루미늄 와이어 본딩이 필요한 경우 ENIG, ENEPIG 및 연질 전해 금으로 제한될 수 있습니다.

솔더 조인트 신뢰성

PCB의 표면 처리 공정은 PCBA의 최종 용접 품질에도 영향을 미칩니다. 신뢰성이 높은 솔더 조인트가 필요한 경우 침지 금 또는 금을 사용할 수 있습니다.


침지은 PCB 마감의 작동 원리 (immersion silver pcb finish)

침지 은 처리의 기본 단계는 다음과 같습니다.

표면 청소: 먼저 PCB 기판을 청소하여 표면의 산화물 및 기타 불순물을 제거합니다. 이 단계는 후속 침지된 은층의 우수한 접착을 보장하기 위한 기초입니다.

활성화 처리: 활성화 용액을 사용하여 PCB 표면을 처리하여 표면에 특정 화학적 활성을 형성하여 은염의 증착을 촉진합니다.

침지 은 증착: 활성화된 PCB를 침지 은 용액에 담급니다. 은 용액에는 은염(예: 질산은)과 환원제(예: 포도당 또는 포름알데히드)가 포함되어 있습니다. 환원제는 은 이온을 은 원자로 환원시키고 PCB 표면에 은 필름을 증착합니다.

헹굼 및 건조: 은 침지 공정이 완료된 후 PCB 보드를 제거하고 헹궈서 과도한 화학 물질을 제거한 후 건조한 환경에서 건조합니다.

이머젼 실버 PCB 마감(immersion silver pcb finish)은 주로 다음 사항을 포함하여 PCB 제조에 상당한 이점을 가지고 있습니다.

우수한 전기 전도성: 은의 저항률은 극히 낮으므로 침지 은으로 처리된 PCB는 우수한 전기 전도성을 갖습니다. 이 기능은 신호 손실과 간섭을 효과적으로 줄이고 신호 전송 속도와 품질을 향상시킬 수 있는 고주파 및 고속 전자 애플리케이션에 특히 적합합니다.

우수한 내산화성: 침지된 은층은 공기 중에서 쉽게 산화되지 않으며 오랫동안 안정적인 전도성 특성을 유지할 수 있습니다. 이러한 항산화 특성으로 인해 장기간 사용되는 전자 제품에 특히 적합하며 다양한 환경에서 장비의 신뢰성을 보장합니다.

우수한 용접 성능: 은층과 땜납의 습윤성이 좋아 용접 품질이 향상됩니다. 이는 잘못된 납땜 또는 냉납과 같은 납땜 결함을 줄여 전반적인 회로 기판 신뢰성과 내구성을 향상시키는 데 도움이 됩니다.

높은 내식성: 침지된 은층은 화학적 부식과 습기에 효과적으로 저항하여 PCB의 서비스 수명을 연장합니다. 열악한 환경에서 추가적인 보호 기능을 제공하여 유지 관리 빈도와 교체 비용을 줄입니다.

immersion silver pcb finish

침지 은 PCB의 취급 및 보관

은침지 PCB를 취급할 때는 장갑을 착용하는 것이 좋습니다. 사람의 손에 묻은 기름과 산은 은 표면과 반응하여 변색될 수 있습니다.

침지 은 PCB는 건식 보관 조건에서 6~12개월의 유통기한을 가지며 이는 스프레이 주석 보드와 동일합니다. 그러나 침지 은 PCB를 보관소에서 꺼낸 후에는 24시간 이내에 납땜해야 합니다.

침지 은 PCB를 12개월 이상 보관하는 경우 조립 전에 납땜성 테스트가 필요합니다. 솔더 페이스트를 배치하고 베어 보드를 리플로우하는 것만으로도 테스트에 충분합니다.


침지은 기술의 응용 분야

침지 은 기술은 다음과 같이 높은 신뢰성과 성능이 요구되는 분야에서 널리 사용됩니다.

통신장비

스마트폰, 네트워크 장비(라우터, 스위치 등 포함), 기지국 등 통신 장비에서는 침지 은 기술(immersion silver pcb finish)의 적용이 특히 중요합니다. 신호의 명확성과 안정성이 통신 품질과 사용자 경험에 직접적인 영향을 미치기 때문에 이러한 장치는 신호 전송의 정확성에 대한 요구 사항이 매우 높습니다. 침지 은 처리는 매우 낮은 저항을 제공하여 신호 전송을 더욱 효율적으로 만드는 동시에 은층의 산화 저항으로 인해 장기적으로 안정적인 작동을 보장하고 접촉 불량으로 인한 신호 손실이나 간섭을 줄일 수 있습니다. 또한, 이머젼 실버 기술은 용접 품질도 향상시켜 이러한 고정밀 장치의 조립을 더욱 안정적으로 만들어 장치의 전반적인 성능과 내구성을 향상시킵니다.


자동차 전자

자동차 전자 기술이 발전함에 따라 점점 더 많은 전자 제어 장치(ECU)가 최신 차량에 통합되고 있습니다. 이러한 구성 요소는 성능 안정성과 내구성에 대한 엄격한 요구 사항을 제시합니다. 자동차 전자 시스템에서 침지 은 기술은 우수한 전기 전도성과 높은 내식성을 제공하여 다양한 환경 조건에서 자동차 전자 부품의 정상적인 작동을 보장합니다. 예를 들어, 차량 통신, 센서, 제어 모듈과 같은 핵심 구성 요소에서 침지 은 기술은 전자 간섭을 줄이고 시스템의 응답 속도와 신뢰성을 향상시키는 데 도움이 됩니다. 또한 침지은 처리는 자동차 환경의 습기 및 염수 분무와 같은 부식 요인에 효과적으로 저항하고 전자 부품의 수명을 연장하며 유지 관리 비용을 절감할 수 있습니다.


가전제품

컴퓨터, 가전제품(예: 텔레비전, 냉장고, 세탁기)의 고주파 회로와 같은 가전제품 분야에서도 침지 은 기술이 중요한 역할을 합니다. 현대 소비자 가전 제품에는 고속 신호 전송 및 고주파수 회로 설계가 포함되는 경우가 많으며, 이를 위해서는 저항이 매우 낮고 신호 무결성이 뛰어난 회로 기판이 필요합니다. 뛰어난 전도성을 갖춘 침지 은 기술은 신호 손실과 간섭을 효과적으로 줄이고 회로 효율성을 향상시킬 수 있습니다. 또한, 침지 은층의 우수한 용접 성능은 부품과 회로 기판 간의 견고한 연결을 보장하고 용접 결함을 줄이며 제품의 전반적인 품질과 신뢰성을 향상시킵니다.


의료 장비

의료 장비는 전자 부품의 신뢰성과 긴 수명에 대한 요구 사항이 매우 높습니다. 이는 주로 이러한 장비의 정상적인 작동이 환자의 건강 및 안전과 직접적인 관련이 있기 때문입니다. 의료기기에 침지은 기술을 적용하면 안정적인 전기적 성능과 우수한 내식성을 제공할 수 있어 장기간 사용 시 장비의 안정성과 정확성을 보장할 수 있습니다. 예를 들어, 심박조율기, 의료 모니터링 장비 및 다양한 센서에 침지 실버 기술을 사용하여 장기적으로 안정적인 작동을 보장할 수 있습니다. 동시에 침지된 은층은 접점의 산화를 효과적으로 방지하고 부식으로 인한 고장을 줄여 의료 장비의 신뢰성과 서비스 수명을 향상시킬 수 있습니다.

침지 은 PCB 표면 처리 기술(immersion silver pcb finish)은 우수한 전도성, 내산화성 및 용접 성능으로 인해 전자 산업에서 중요한 선택이 되었습니다.
