PCB의 PTH는 무엇입니까?
2023-10-02
View:583
Author:      기사 공유

PTH는 기공을 의미하므로 연결된 층은 전도성입니다. 전기 연결이 있습니다. 대조적으로, NPTH 비금속 구멍은 기공의 안쪽에 구리가 없음을 나타냅니다. 전기 파티션.

PTH는 회로 보드에 두 가지 주요 용도가있는 도금 구멍입니다. 하나는 전통적인 딥 부분 발 용접에 사용됩니다. 이 구멍의 직경은 부품을 구멍에 삽입 할 수 있도록 부품 용접 발의 직경보다 커야합니다.

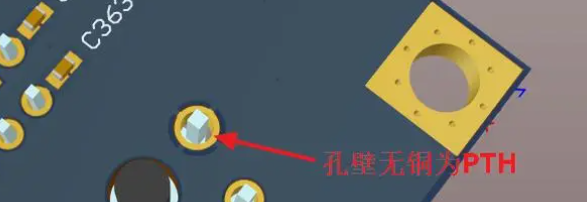

PTH 홀.jpg


일반적으로 VIA로 알려진 상대적으로 작은 유형의 PTH는 회로 보드의 이중 또는 이중층 사이의 구리 도체 라인을 연결하고 끄는 데 사용됩니다. PCB는 많은 구리 도체 층으로 구성되고 축적되므로, 구리 도체 층의 각 층은 중간에 케이블 시스로 덮여있다. 다시 말해, 구리 도체 층을 연결할 수 없으며 신호 연결은 VIA에 의존합니다.

PTH의 주요 특징은 제조 공정 동안, 드릴링 후, 얇은 구리 층이 보드의 구멍 벽에 코팅되어 전도성을 만듭니다. 이러한 방식으로, PCB 어셈블리 및 제조가 완료된 후에는 구성 요소 리드와 구리 와이어 간의 연결 저항이 낮으며 기계적 안정성이 더 좋습니다. 이제 대부분의 PCB는 양면 또는 다층이며 대부분의 통과 홀이 도금됩니다. 구성 요소는 회로 보드의 필요한 레이어에 연결할 수 있습니다. 구멍을 통해 도금 된 슬롯으로 도금 될 수 있으며, 항상 원형 모양이 아니라 반 구멍 (성 구멍)으로 도금 할 수 있습니다.


PTH의 프로세스 흐름

PTH 프로세스의 분해 : 알칼리성 탈지 → 제 2 단계 또는 제 3 단계 반대 전류 헹굼 → 조언 (마이크로 에칭) → 2 단계 반전 전류 헹굼 → 사전 침출 → 활성화 → 제 2 단계 반대 전류 헹굼 → Degumming → 제 2 단계 반대 전류 레인 → 구리 침전 → 제 2 단계 반대 방지 rinsing rinsing rinsing → 산 침출


1. 알칼리성 탈지 : 보드 표면의 구멍에서 오일 얼룩, 지문, 산화물 및 먼지를 제거하십시오. 기공 벽을 음전하에서 양전하로 조정하여 후속 공정에서 콜로이드 팔라듐의 흡착을 용이하게합니다. 오일 제거 후, 안내 요건에 의해 세척을 엄격히 수행해야하며, 구리 증착 백라이트 테스트를 사용하여 탐지를 수행해야합니다.

2. 마이크로 에칭 : 보드 표면에서 산화물을 제거하고 보드 표면을 거칠게하고 후속 구리 증착 층과 기판 구리 사이의 우수한 접착력을 보장합니다. 새로 형성된 구리 표면은 강한 활성을 가지며 콜로이드 팔라듐을 효과적으로 흡수 할 수 있습니다.

3. 사전 임신 : 주로 전처리 탱크 솔루션에 의한 오염으로부터 팔라듐 탱크를 보호하여 팔라듐 탱크의 서비스 수명을 연장하는 데 사용됩니다. 주요 성분은 염화 팔라듐을 제외한 팔라듐 탱크와 일치하며, 이는 기공 벽을 효과적으로 적시고 충분하고 효과적인 활성화를 위해 후속 활성화 용액을 구멍으로 적시에 입력 할 수 있습니다.

4. 활성화 : 전처리를 통한 알칼리성 오일 제거의 극성을 조정 한 후, 양으로 하전 된 기공 벽은 후속 구리 침착의 평균, 연속성 및 밀도를 보장하기 위해 충분한 음으로 하전 된 콜로이드 팔라듐 입자를 효과적으로 흡수 할 수 있습니다. 따라서, 오일 제거 및 활성화는 후속 구리 증착의 품질에 중요하다.

5. 겔 방출 : 콜로이드 팔라듐 입자 주위에 감싸는 주석 이온을 제거하고, 콜로이드 입자에 팔라듐 핵을 노출시키고, 화학 구리 침착 반응의 개시를 직접적으로 효과적으로 촉매한다. 경험에 따르면 플루오 로보르 산을 겔 방출 제로 사용하는 것이 좋습니다.

6. 구리 침전 : 팔라듐 핵의 활성화를 통해 화학 구리 침전 자기 반응이 유도된다. 새로 형성된 화학 구리 및 반응 부산물 수소는 반응 촉매로서 반응을 촉매하여 구리 침전 반응이 지속적으로 계속되도록 할 수있다. 이 단계를 통해 처리 한 후, 화학 구리 층을 보드 또는 홀 벽에 증착 할 수 있습니다. 공정 동안, 탱크 액체는 정상 공기로 교반하여 더 많은 가용성 구리를 변환해야한다.


PTH는 구리 증착을 화학 구리 도금이라고도하는 구리 도금이라고도하는 회로 보드 생산의 주요 과정입니다. 화학 구리의 얇은 층은 후속 구리 도금을위한 기질로서 작용하기 위해 뚫린 비전도 구멍 벽 기질 상에 화학적으로 증착된다.
