  • 전원 공급 장치용 12OZ 재동 PCB

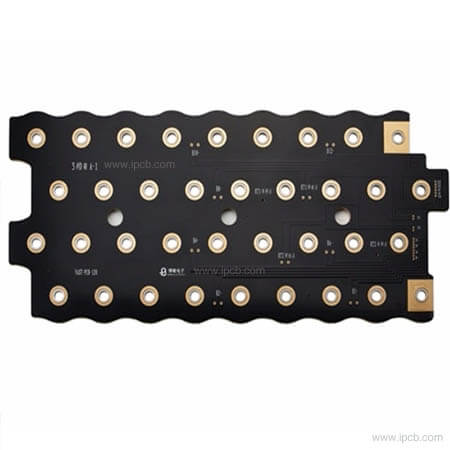

    전원 공급 장치용 12OZ 재동 PCB

    모델: 12OZ 전원 공급 장치용 중형 구리 PCB

    재료: FR4

    레이어: 레이어 2

    블랙/화이트

    완제품 두께: 2.0mm

    구리 두께: 1OZ

    표면처리: 침금

    최소 궤적: 40mil(1mm)

    최소 간격: 40mil(1mm)

    특징: 2OZ 재동 PCB

    응용 프로그램: 전원 pcb


    Product details Technical specification

    두꺼운 동판은 인쇄 회로판의 유리 에폭시 기판에 붙어 있는 동박이다.구리의 두께는≥ 2oz, 두꺼운 구리 pcb로 정의.

    두꺼운 동판의 성능: 두꺼운 동판의 연장 성능이 가장 좋고 가공 온도의 제한을 받지 않는다.산소를 불어 높은 용해점에서 사용할 수 있으며, 저온에서는 바삭바삭하기 쉽다.그것도 방화로 불연성 재료에 속한다.고도의 부식성 대기 환경에서도 동판은 튼튼하고 무독한 둔화 보호층을 형성한다.

    두꺼운 동판의 장점: 두꺼운 동판은 각종 가전제품, 첨단 기술 제품, 자동차, 의료 등 전자 설비에 광범위하게 응용된다.전자 설비의 핵심 부품인 두꺼운 구리 pcb의 응용으로 인해 회로판의 사용 수명이 더욱 길어지고 전자 설비의 부피를 간소화하는 데도 도움이 된다.

    pcb 생산에서 두꺼운 구리 pcb는 특수한 공예로 일정한 기술 문턱과 조작 난이도가 있고 원가도 상대적으로 비싸다.일부 PCB 제조업체들은 번거로움을 일으키는 것을 좋아하지 않으며, 통상적으로 하기 싫거나 매우 적다.Ipcb는 전 세계 PCB 샘플링 서비스를 제공하는 중소형 대량 PCB 제조 기업으로 PCB 생산의 난제를 해결하는 데 주력하고 정밀판, 특수판은 가공 통증이 없고 고객에게 두꺼운 동판, 다층 특수 층압 구조, 니켈 도금/금 손가락, 이형 구멍,깊이 제어조 등 특수 공정의 PCB 견본은 일반 공장보다 납품 속도가 3분의 1 빠르다.현재 PCB 샘플링 과정에서 ipcb는 2~16층(6층 이상, 심사)을 실현할 수 있다.최대 구리 두께는 40oz;최소 구멍은 0.1~0.6mm이다.고객 환경을 환영합니다.



    For pcb technical problems, ipcb knowledgeable support team is here to help you with every step. You can also request pcb quotation here. Please contact E-mail sales@ipcb.com

    We will respond very quickly.

    모델: 12OZ 전원 공급 장치용 중형 구리 PCB

    재료: FR4

    레이어: 레이어 2

    블랙/화이트

    완제품 두께: 2.0mm

    구리 두께: 1OZ

    표면처리: 침금

    최소 궤적: 40mil(1mm)

    최소 간격: 40mil(1mm)

    특징: 2OZ 재동 PCB

    응용 프로그램: 전원 pcb
